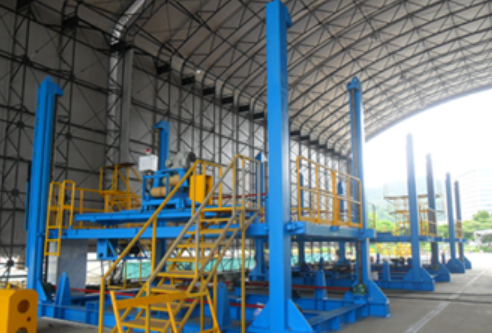

TUBING MACHINE

본 장비는 증발기 및 열 교환기 등의 TUBE(PIPE)를 삽입하는 장비입니다. 3개의 PLATFORM이 분리되어 있어 공간, 목적에 따라 분리, 연동하여 사용가능 하며, TUBE SIZE 및 THICKNESS에 따라 맞춤제작이 가능합니다.

SPECIFICATION

    - SIZE : 7500 X 24950 X H6460

    - WEIGHT : 40,000KG

        >> PLATFORM UP, DOWN

        >> LIFTING STROKE : 4200mm

        >> SPEED : 400mm/min

    - TUBING SYSTEM

        >> TRAVERCE : 3000mm, 0~89mm/sec

        >> 각도조절 : hyd'type 150 stroke, 2도

        >> TUBING ROLLER : D25, D50~25M

             4본당/100SEC

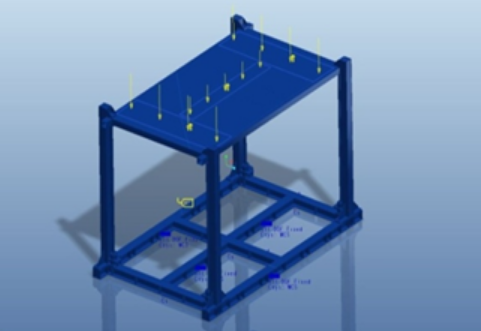

STRUCTURAL ANALYSIS

SCREW JACK TYPE의 전동 전달 장치로 고하중용 LIFTING에 적합하며, REMOTE CONTROL조작 방식으로 장비의 외부에서도 조작이 가능합니다. 제품 설계 전 3D 모델링 및 FRAME 구조 해석으로 안전에 대한 신뢰도를 높이고 불필요한 부분을 최소화 함으로써, 제품의 품질을 향상 시킵니다.

FEATURE

수동 TUBING

5인 1조 1본씩 수작업

작업방법이 비효율적이고, 튜빙작업시 TUBE손상율이 높다.

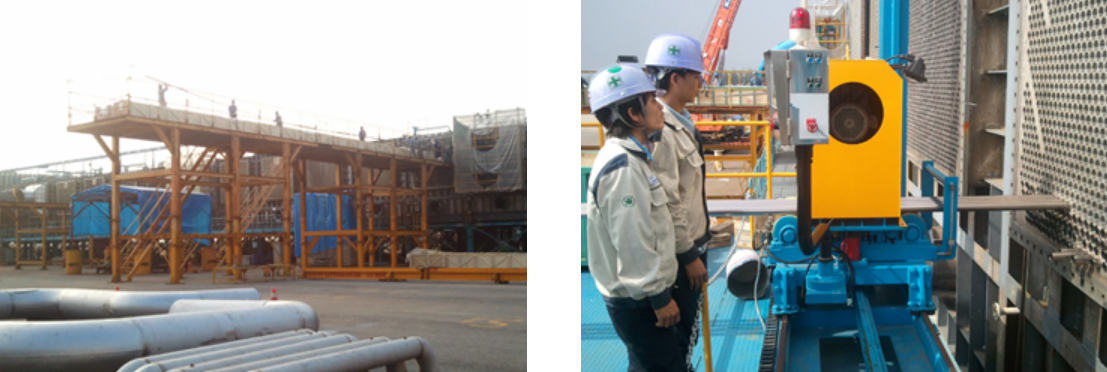

    반자동 TUBING

     1회 작업에 4본씩 작업 가능함

     튜빙작업시 일정한 힘과 직진도 유지로 TUBE 손상율이

     낮다.
